標題:
A-6闖入者式攻擊機
[打印本頁]
作者:
AA82276761
時間:
2014-10-17 09:45
標題:
A-6闖入者式攻擊機
A-6闖入者式攻擊機(英語:A-6 Intruder)是一架由格魯曼公司生產的雙發動機、次音速攻擊機,是美國海軍、陸戰隊在1963年至1997年使用的全天候中型艦載攻擊機,用以取代活塞發動機的A-1天襲者攻擊機。在A-6E退出作戰序列後,其精確攻擊任務由攜帶LANTIRN筴艙的F-14所暫代;爾後,艦載對地攻擊任務正式交給F-18E/F戰鬥攻擊機。A-6攻擊機能夠在任何惡劣的天氣中,伸手不見五指的黑暗中,以超低空飛行,穿過敵軍的搜索雷達網,正確地摧毀敵軍陣地、目標。其在越南戰爭、波斯灣戰爭、中都能夠見到它的蹤影。雖然A-6已退出美軍現役的作戰序列,但由A-6所改裝的電子作戰機,EA-6B在2012年時仍舊活躍於美軍航艦之上。
為了提供打擊敵方防空武器及地對空飛彈系統的能力,有19架A-6A在1967到1970年間改裝成A-6B,綽號Iron Hand。A-6B拆除很多原本A-6A標準的攻擊系統,以加裝特殊設備以偵測、追蹤和攻擊敵方雷達基地以及引導AGM-45和AGM-78「標準」反輻射飛彈。
為了在夜間對胡志明小徑展開攻擊,共有12架A-6A升級為A-6C標準以強化夜間作戰能力。該批攻擊機安裝了TRIM莢艙以強化對道路的辨識能力。除此之外,它強化對汽車發動機的排氣偵測。
在1970年初期,美國海軍為了取代KA-3B與EA-3B艦載加油與電戰機,對78架A-6A與12架A-6E進行改裝,作為空中加油機使用。這些飛機移除了DIANE導航系統,並加裝一套內載供油系統於機身中。有時它們也會在中線使用D-704加油莢艙。雖然KA-6D理論上也能進行日間轟炸使用,但它們從未投入轟炸作業之中,而是搭載四具大型副油箱為攻擊機提供空中補給服務。
在A-6攻擊機初綻光芒之時,一種專為美國海軍陸戰隊而設計的電子作戰(EW)與電子反制干擾(ECW)闖入者攻擊機就此而生。此型電子作戰機被用於取代逐漸老化的F3D-2Q電子干擾機。第一架電戰版的闖入者攻擊機(原編號A2F-1H,後改為EA-6A)試飛於1963年4月26日。此戰機將大多數的AN/ALQ-86電子作戰裝備安裝於垂直尾翼上方的電戰夾艙中。EA-6A也裝有AN/APQ-129火控雷達,並且能發射AGM-45反輻射飛彈。雖然如此,但實戰中EA-6A從未做為野鼬機使用。格魯曼公司一共只有製造28架EA-6A,其中包括2架原型機,15架新機體與11架由A-6A改裝的機體。EA-6A皆服役於美國海軍陸戰隊,並參與越戰其間的電子作戰任務。
有鑒於A-1攻擊機於韓戰中的出色表現,美國海軍於1955年提出一款艦載全天候對地攻擊機的初步需求案,並於1956年10月正式對外公開性能要求。該案需求書發給貝爾,波音,Douglas, 格魯曼,洛克希德,馬丁,北美航空和沃特飛機公司[1]。在經過海軍評估之後,格魯曼公司雀屏中選,並於1958年2月贏得開發A2F-1的合約。YA2F-1的原型機於1960年4月19日首航
(47.15 KB)
2014-10-17 09:45
(49.02 KB)
2014-10-17 09:45
YA2F-1原型機,注意該機使用了複雜的可下偏尾噴管以提高短距起降性能
(89.21 KB)
2014-10-17 09:45
正在進行最後總裝的幾架YA2F-1 原型機
(32.68 KB)
2014-10-17 09:45
首飛中的YA2F-1 原型機(BuNo 147864)。該機的方向舵較小,並安裝了長長的試飛用空速管
200336vllrht1qzdu6vqlu (1).jpg
(20.4 KB)
2014-10-17 09:45
第二架YA2F-1(BuNo 147865)進行外掛武器的試飛
闖入者式攻擊機在1962年秋天正式的被美國國防部定編號為A-6A攻擊機,並於1963年2月加入美國海軍。很快於1960年代中期,A-6即成為美國海軍與海軍陸戰隊的主要全天候中型攻擊機,以及空中加油機。同時間,美國空軍則採用F-105及F-111負責類似之打擊任務。後者,早期型的F-111A日後也接受類似於海軍EA-6B的改裝,成為專司電子作戰的EF-111干擾機。A-6攻擊機第一次投入戰場即是在越戰之中,從航艦上出發頻繁的打擊越南陸上之目標。
A-6闖入者式攻擊機共生產數量693架. 單位造價4千3百萬美金(1998年). 衍生機型EA-61997年2月28日,最後一架A-6攻擊機自美國海軍退役。隨後,美國艦基攻擊機主力則轉移至F/A-18E/F超級大黃蜂肩上。
(37.42 KB)
2014-10-17 09:45
AD“天襲者”渦槳攻擊機仍使用二戰的技術,在50 年代末已嚴重落後,美海軍感到迫切需要一種全天候重型艦載攻擊機,因此產生了A-6闖入者式攻擊機
(60.78 KB)
2014-10-17 09:45
A-6 安裝有全翼展的前緣縫翼和單縫襟翼,以增加起降時的升力。襟翼前方是擾流板
(49.52 KB)
2014-10-17 09:45
由於設計合理,F-14 沿用了A-6 的主起落設計
(99.08 KB)
2014-10-17 09:45
A-6 碩大的雷達罩內上下排列著搜索雷達與跟踪雷達天線,這兩部雷達是DIANE 系統的心臟
(43.74 KB)
2014-10-17 09:45
早期A-6 的減速板(左)與被焊死之後的減速板部位
(20.52 KB)
2014-10-17 09:45
取消了機身減速板A-6E
(62.26 KB)
2014-10-17 09:45
後期型A-6 都採用了翼尖減速板
(51.6 KB)
2014-10-17 09:45
生產型A-6 的J52 發動機安裝在重心位置,後面有長長的彎曲尾噴管
(84.86 KB)
2014-10-17 09:45
正在製造中的第430 架A-6A 後機身
(83.73 KB)
2014-10-17 09:45
正在製造中的A-6A 內側主翼
(101.87 KB)
2014-10-17 09:45

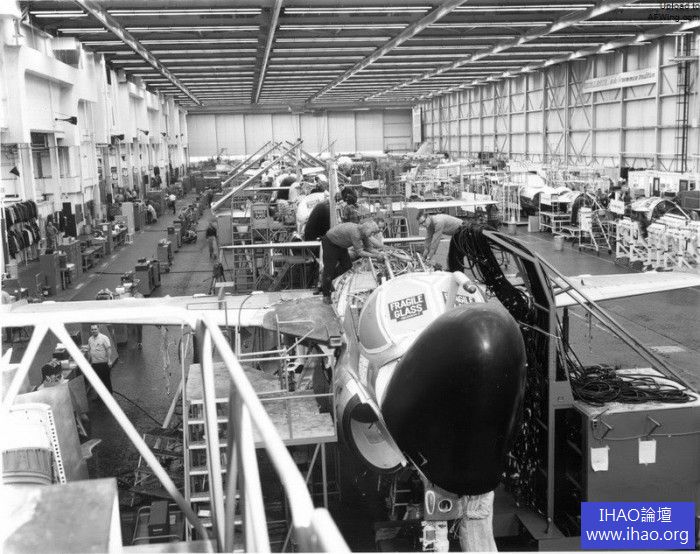

組裝中的A-6A
(99.67 KB)
2014-10-17 09:45
正在鋪設線路的A-6A,快完工了
(40.21 KB)
2014-10-17 09:45
1964 年,維吉尼亞州奧希阿納航空站的VA-42 訓練中隊的三架A-6A 在編隊飛行
