作者: AA82276761    時間: 2014-11-8 10:22     標題: 俄羅斯軍隊防彈頭盔的發展

2008 年5 月9 日,反法西斯衛國戰爭勝利紀念日,俄羅斯武裝力量在莫斯科紅場舉行了盛大閱兵,俄軍主要重型作戰武器悉數登場亮相。其中的亮點是俄軍近期配發的新型芳綸頭盔。或許是因為蘇聯解體導致17 年來的經濟困窘,在世界主要軍事強國都已經用複合纖維材料頭盔淘汰掉老式鋼盔的年代,作為曾經的超級大國俄羅斯武裝力量的野戰部隊,卻仍然在大量使用已經裝備40 年的金屬鋼盔,所以,這是個不小的變化,說明俄國經濟在復甦,俄軍的實力在恢復。

介紹這次勝利日閱兵中,俄軍展示的新型伯利特(BOLIT)系列通用防彈頭盔。隨著以美國為代表的西方國家在80 年代開始換裝新一代凱夫勒材料的頭盔,前蘇聯的老舊金屬頭盔也將面臨淘汰問題。蘇軍在上世紀80 年代也開始研究新式頭盔,由於美歐北約對前蘇聯/俄羅斯在芳綸纖維材料技術上的封鎖,早期研製出的6B14 等型號,都是對老式SSh-68 的改進,性能並沒有質的飛躍,所以都無疾而終。90 年代末,俄羅斯的芳綸纖維技術終於取得突破,研製出第一頂複合材料頭盔6B7,儘管這頭盔重量高達1.5 公斤,儘管初期的生產成本高達400 美元,比歐美同類產品貴一倍,但6B7 就像火種,不斷改進誕生了許多性能優異的發展型,例如6B7-1,6B7-1M,6B7-1A 等等。這時恰逢俄羅斯經濟最困難時期,軍隊沒有能力對老舊鋼盔進行更新換代,事情就拖了下來。

隨著普丁上台和俄國經濟形勢的好轉,俄羅斯軍隊開始有能力關注在近些年的車臣等戰爭中,出現的單兵防護裝備,在外形、材料、質量及使用性能等方面問題。為了解決這些問題,俄軍近年來在組織和技術上採取了一系列措施。從2001 年開始立項研製,2003 年推出BOLIT-M 系列通用防彈頭盔(產品代號仍然為6B7,產品名稱Борит),現在這個系列頭盔已經通過了各種試驗並開始裝備野戰摩托化部隊以及裝甲部隊。但俄內務部等從事治安反恐的強力機關,似乎沒有以伯利特-M 頭盔取代原內務部那種長護頸TSH-5 和K 系列鋼盔的意思。

這個系列頭盔,由三個企業製造,不同公司產品之間有細微的差別。同時還有商業版本,用於民防或準軍事行動。俄軍希望在若干年內逐步用BOLIT 系列通用防彈頭盔取代已裝備快40 年的SSH-68 鋼盔。俄軍自稱BOLIT 通用防彈頭盔防彈性能是原SSH 制式頭盔的2 倍,可以使戰鬥減員減少20% 以上。一般來說俄羅斯對自己武器性能的誇大已經成了慣例,所以在俄國人介紹自己武器的時候,人們都要下意識的打個折扣。

目前為止伯利特系列通用防彈頭盔有好多種發展型號,有6B7-1,6B7-1M,6B26,6B27,6B28 等型,其實俄國人也經常把這兩種頭盔搞混,不仔細看還真不好分清。

6B7-1 頭盔主要性能:

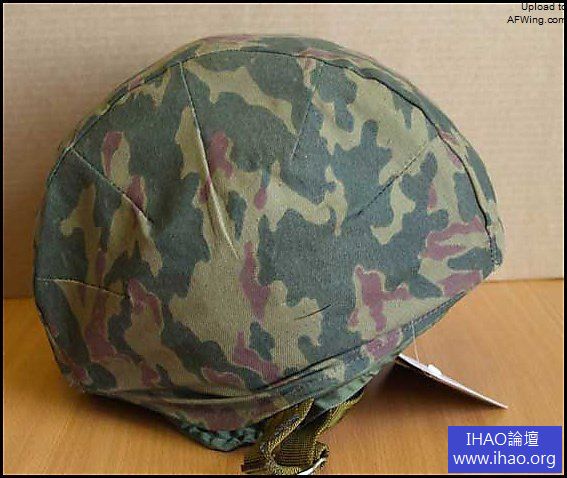

全重1.2 公斤。防護面積13 平方分米。可在5 米距離防禦初速315 米/秒的BM 或TT 手槍發射的9 毫米57-Н-181С 子彈。可以V50 有效防禦初速580 米/秒的質量為1 克的斜邊圓柱體彈丸破片(V50 值=580)。使用新一代Армос 芳綸纖維材料,懸掛裝置採用皮帶系統,下顎托使用皮條編織(原文如此),可隨時安全地讓頭盔緊固士兵頭部來保持防護性能,使用溫度範圍從-50°C至50°C,可比較方便的附加其他防化防毒,通信等裝置。配備夏季和冬季兩種偽裝罩。6B7-1 頭盔還有一種輕量的發展型,被稱為6B7-1A,全重0.9 公斤。


6B7-1M 頭盔主要性能:

全重1.25 公斤。防護面積12.7 平方分米。防禦性能優異,可以防禦初速315 米/秒的9 毫米57-Н-181С 手槍子彈,可以V50 有效防禦初速650 米/秒的質量為1 克的斜邊圓柱體彈丸破片(V50 值=650)。懸掛裝置採用三點式,材料採用了特殊防水處理的芳綸纖維材料,防彈性能超出原老式鋼製頭盔的2 倍。除了防護面積稍小,其他性能指標與6B7-1 頭盔近似。

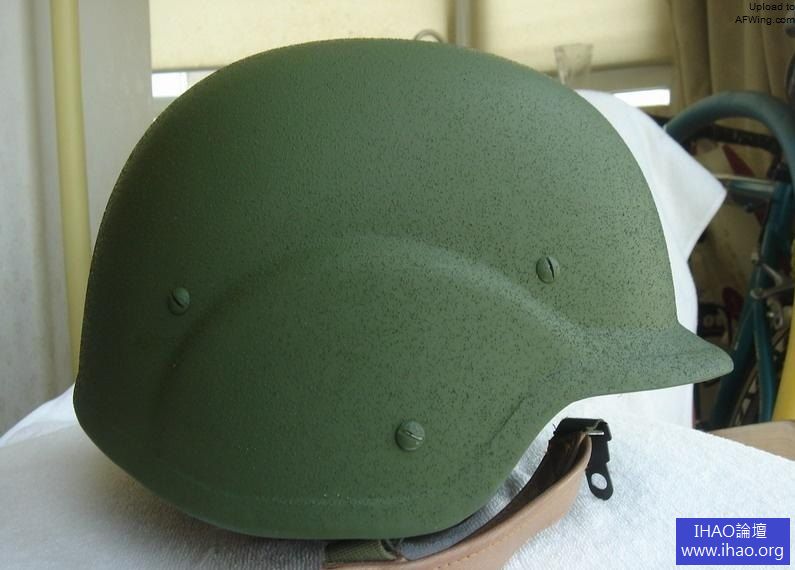

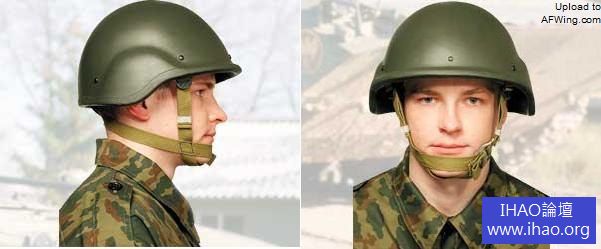

這兩種頭盔外形有細微差別,6B7-1 型頭盔採用皮質顎托,而6B7-1M 型頭盔採用塑料顎托。鉚釘數量也不同(6B7-1 為6 枚鉚釘,6B7-1M 為3 枚鉚釘),6B7-1M 型護耳突出部位是近似方形的,而6B7-1 頭盔是近似橢圓形的。盔型上,6B7-1M 更加接近歐美和中國的盔型,外觀比較好看。而6B7-1 頭盔看上去外形更加圓,主要原因是為了頭盔與士兵頭部各部位間隙盡可能的保持一致,這樣在頭盔受彈片打擊變形的時候能夠最大限度的保護佩戴者。

2006 年,俄軍又推出經過改進的伯利特頭盔,新盔分為三個型號:6B26,6B27,6B28。這樣俄國的頭盔型號就此進入跟俄國坦克一樣複雜亂套的時代。6B26 型為輕型盔,重量只有0.95 公斤。6B27 是普通型號,重量為1.25 公斤。6B28 為空降型。三種盔防彈能力V50 值為600-650 米/秒,防護面積從11 到13 平方分米不等。



6B26 頭盔,重量只有0.9 公斤



6B27 是普通型號,重量為1.25 公斤,V50=650 米/秒


6B28 是為空降兵專門設計的,比較輕巧,但防護面積小

08 年5 月,俄軍的這種伯利特系列頭盔出現在紅場的閱兵式上,這說明伯利特系列頭盔今後將成為俄羅斯軍隊野戰部隊的標準頭盔。

勝利日閱兵中俄軍塔曼近衛摩步師和空降兵的方陣裡,士兵就佩帶著新型頭盔,外面加有新型迷彩的布罩和風鏡:







早期的6B14 頭盔,是SSH-68 的升級增強版本,仍為鋼製盔體,複合材料懸掛裝置,V50 值大於550 米/秒,重量1.7 公斤:


這是用於做防護性能試驗的9 毫米57-Н-181С 手槍子彈


前些日子俄羅斯和喬治亞因為南奧塞提亞大打出手,圖為佩戴新型頭盔的俄軍駐南奧塞梯維和部隊

俄軍這種新型BOLIT-M 系列頭盔,性能比較先進,防護水平等幾個指標與中國大陸QGF02 頭盔相當,6B7-1M 與QGF02 在V50 破片防護初速值上幾乎相同。頭盔的防彈指標,是最至關重要的,它決定了頭盔的根本性能。而V50 則是最能準確反映頭盔防彈性能的一項重要指標。

所謂V50 值,就是用質量為1.1 克的斜邊圓柱體彈丸,在規定距離內以不同的速度射擊頭盔,其中50% 的彈丸擊穿頭盔,50% 不擊穿,即達到50% 的擊穿概率,所發射子彈速度的平均值即為這頂頭盔的V50 值。V50 值越高,頭盔防彈性能越好。6B7-1 型頭盔的V50 值是580 米/秒,6B7-1M 型是650 米/秒。而中國QGF 系列芳綸頭盔,特別是QGF02 型頭盔的V50 值是630 米/秒,美軍PASGT 頭盔為V50=609 米/秒、德軍現役頭盔為V50=620 米/秒,北約通用芳綸頭盔為V50=487 米/秒。這樣看,俄羅斯BOLIT-M 系列頭盔的防彈性能是比較高,這說明,原來比較落後的俄羅斯化學纖維材料工業,這些年有了明顯進步。

俄軍BOLIT-M 系列頭盔的防護面積為1,300 平方厘米,與中國大陸QGF02 頭盔大體相同。解放軍目前使用的QGF02 頭盔的有效防護面積是1,​​266 平方厘米,相比GK80 鋼盔增加了16%。可別小視這16%,在戰鬥中卻是有生與死的天壤之別。

在保證防彈性能的前提下,如何盡可能地增大頭盔的防護面積,中外各國的頭盔設計人員都絞盡腦汁。至於頭盔質量,自然是越輕越好。俄軍BOLIT-M 系列頭盔全重1.25 公斤左右,與解放軍QGF02 頭盔的質量相同,比美軍輕巧(美軍小、中號頭盔分別為1.5 公斤和1.59 公斤),頭盔輕重與頭盔材料、製造水平有關。非金屬軍用頭盔採用的防彈材料主要是尼龍增強樹脂、玻璃纖維及芳綸凱夫拉縴維。與前兩者相比,芳綸的製造成本稍高,但同樣重量的芳綸可提供2-3 倍於其他纖維,5 倍於同樣粗細鋼絲的強度。綜合造價、重量等因素,芳綸的確是能夠大批量製造個人防護系統的最佳選擇。



中國大陸生產QGF02/03 頭盔

BOLIT-M 系列頭盔,是俄軍第一種用於大規模裝備野戰部隊的標準非金屬頭盔。而在這之前除了內務部隊的少量鈦合金頭盔,俄軍以及前蘇聯軍隊在近60 年期間,都在裝備鋼盔。

前蘇聯的鋼盔在1939 年以前,命名以M 開頭,有M15,M16,M36 型。1939 年以後改為SSh(俄文為сш)開頭,сш 是“Стальной шлем”(意思就是鋼盔)的縮寫。有SSh-39,SSh-40,SSh-60,SSh-68,SSh-68m 等型號,後面的數字就代表了此型鋼盔的開始裝備時間。SSh-68 盔是前蘇聯的最後一型鋼盔並一直沿用至今,今後將不再有金屬的鋼盔,都陸續改成芳綸頭盔了。

前蘇聯的鋼盔,可以從盔型、內襯、下顎帶、印戳等特徵來判斷它的型號。SSh-40 與SSh-60 的盔型相同,都是球形,但鉚釘位置不一樣,SSh-40 一側的三個鉚釘都在下面,成一線。SSh-60 的是二上一下。SSh-68 盔的盔形改為了圓錐形,一側的三個鉚釘位置與SSh-60 一樣,也是二上一下。SSh-60 和SSh-68 的下顎帶都是皮的。

這就是前蘇聯的老式SSh-68 鋼盔,重量1.5 公斤,防彈能力V50=250 米/秒。似乎是最後一種鋼製頭盔,服役年齡快40 歲了:






前蘇聯和俄羅斯還有種比較獨特的頭盔,即鈦合金頭盔,有маска-1ш,стш-81,стш-94,6B6,3щ-1-2,тш-5等多種型號。這是一種重型頭盔,專門為城市作戰和治安反恐戰鬥而設計的。這種盔的外形比較古怪,防護面積特別大,有點像古代武士的盔甲,其實大家經常可以在電視裡見到俄羅斯聯邦安全機構的特種部隊,執行任務時佩戴這種頭盔。

鈦合金頭盔在車臣戰爭時曾被大量的使用,已經後來俄羅斯經常發生的恐怖劫持事件中也可以頻繁看到它的身影。

стш-81 頭盔在俄羅斯已裝備多年,很多士兵把這頭盔起了一個“鈦火鍋”的綽號,由於使用鈦合金材料,通常僅僅配備在特種部隊,作為標準頭盔配發野戰部隊是不可想像的。這種昂貴的材料也就俄羅斯敢使用。這種頭盔的具體裝備年份沒有找到,不過最早發現這個頭盔的時間是在1992 年,當時在俄羅斯的時候就發現內務部部隊既有配發。而在最近發現的圖片裡,發現阿富汗戰爭時期,蘇軍就有裝備,那麼,很有可能стш-81 頭盔在80 代初期就已經裝備蘇軍了。



стш-81 頭盔重達2.4 公斤,主要是由三片鈦合金裝甲版所構成,這三片鈦合金裝甲版包覆住頭的兩側、上方及後半部,完全保護各種角度的攻擊。為了固定住這三片裝甲板的位置,俄羅斯設計師設計了一個特別的口袋以容納這三片鈦合金裝甲版,使它們可以安分的維持頭盔的外形,並緊密保護頭部不產生縫隙。因為這樣子的特殊設計,使得口袋中的鈦合金裝甲板可以在維持頭盔外型的形狀下,有限度的調整各裝甲板的位置。這樣便可以做適度的微調以隨著使用者的頭形及尺寸而進行改變,已達到完全包覆頭部的目的。再來,為了抵擋子弾撞擊頭盔的強大衝擊力,стш-81 頭盔擁有相當舒適厚實的緩衝層,以確保頭部不會因遭受衝擊而受傷。стш-81 頭盔地發展型為стш-94,性能大同小異,這裡就不再熬述。






тш-5 型鈦合金頭盔,這幾年的新產品





6B6 鈦合金頭盔屬於重型頭盔,盔體為鈦合金製成,全重3.5 公斤,可以外加厚達20 毫米防彈有機玻璃的面罩,主要用於特種部隊的反恐作戰


 從左至右,分別為SSh-68、6B7、6B26、BSh-1 頭盔

前蘇聯和俄羅斯對頭盔的裝備並不太重視,這也是幾十年來其軍隊一直使用老式鋼盔的主要原因,隨著08 年5 月勝利日閱兵的結束,BOLIT-M 系頭盔也將大規模配發俄羅斯軍隊,從而使俄軍稱為世界主要軍事力量中最後一個淘汰金屬老式頭盔的國家。
