美國展示巨型摺疊太空衛星望遠鏡片
[打印本頁]
作者:
nosee
時間:
2013-12-11 00:08
標題:
美國展示巨型摺疊太空衛星望遠鏡片
(58.67 KB)
2013-12-11 00:08

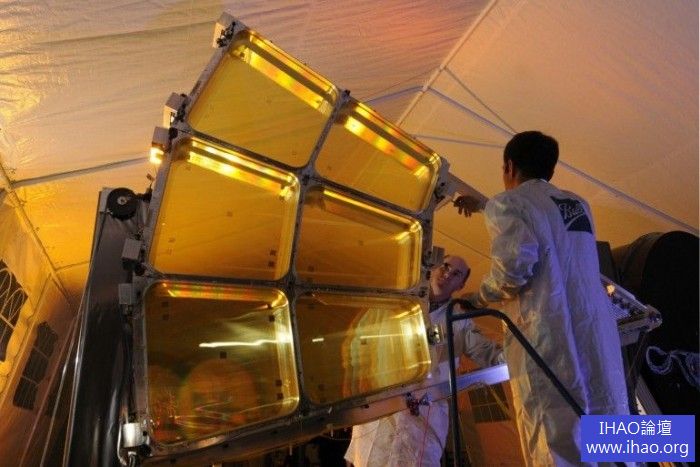

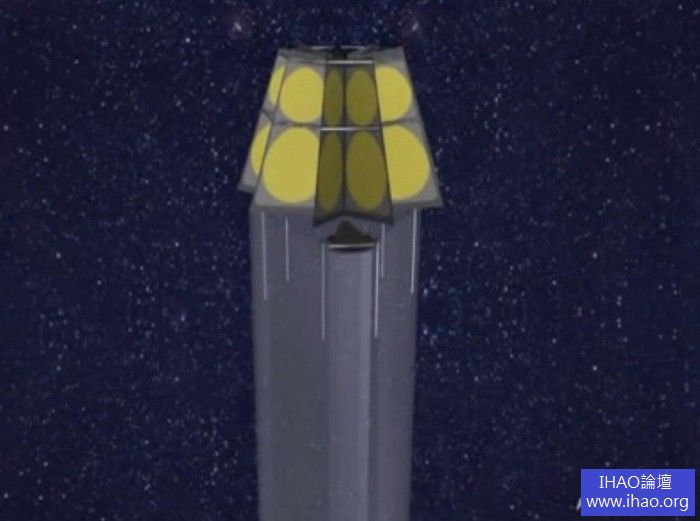

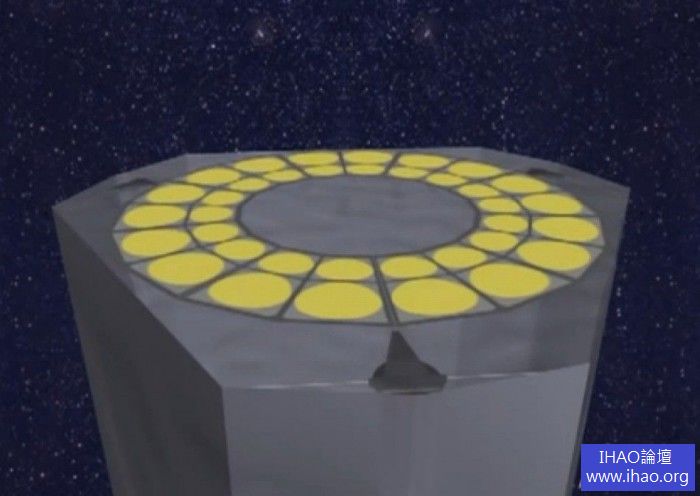

2013年12月5日,美國國防部先期研究項目局(DARPA)展示了基於塑膠的可摺疊軌道望遠鏡鏡片,其聚合物薄膜材質只有玻璃的七分之一重,將用於「薄膜光學成像儀實時利用」(MOIRE)或簡稱為「雲紋」項目,是利用地球同步軌道成像衛星提供持續監視能力,預計2014年發射,DARPA稱最終版本使用薄膜成像陣列直徑將達到68英呎(20米),搭載此種鏡頭的衛星每台造價5億美元
(40.2 KB)
2013-12-11 00:08

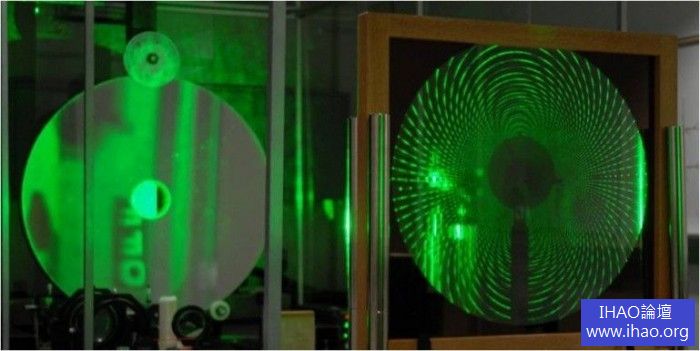

「雲紋」項目自2010年3月啟動,2011年9月MOIRE結束了第一階段的研究,已經試驗了0.6米口徑的衍射光學薄膜,傳統上光學薄膜作為光學望遠鏡使用一直過於低效。「雲紋」則將效率從30%提高到了55%,達到將近一倍的效率,實現薄膜首次用於光學元件的技術。並通過薄膜光學器件第一次採集到了圖像。
(61.81 KB)
2013-12-11 00:08
目前已經進入第二和最後階段,由波爾航太公司(Ball Aerospace)負責設計一座口徑5公尺的望遠鏡,2012年夏,空軍學院在「波音727」飛機微重力飛行期間驗證了「獵鷹衛星7」薄膜部署系統。此外,「雲紋」項目將通過美國空軍學院的「獵鷹衛星7」進行小型薄膜光學系統在軌試驗。「獵鷹衛星7」計劃 2014年發射。
(50.05 KB)
2013-12-11 00:08
DARPA表示,該項目將能展現其製造大型薄膜與可撐開薄膜的大型結構的能力,同時展示用以將衍射光學儀器轉換成寬頻成像設備的次級光學元件,
(33.7 KB)
2013-12-11 00:08

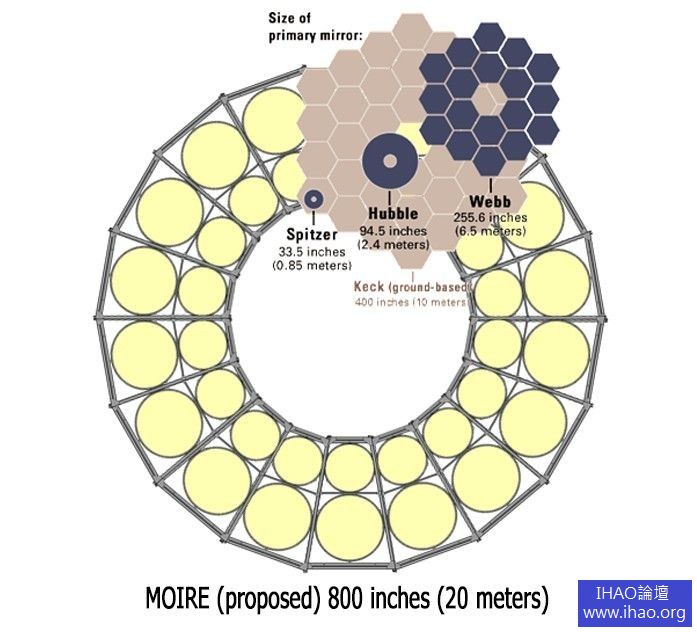

第三階段是選擇性的系統展示,將發射一座口徑10公尺的望遠鏡進入太空中進行飛行測試,最終完成的望遠鏡口徑將達20米,同現有的斯必澤太空望遠鏡、哈勃太空望遠鏡、韋伯太空望遠鏡(口徑6.5米,將是有史以來最大的太空望遠鏡)、凱克望遠鏡(當前世界上已投入工作的最大口徑的光學望遠鏡,口徑10米,被安放在夏威夷)的鏡頭進行比較,薄膜製造的光學元件的效率比玻璃製造的低90%,但是受益於輕量化的材料,可以通過使用更大尺寸的鏡頭予以彌補,通過原型機的測試,使用「雲紋」的新型光學系統將可以實現同現有系統一樣的分辨率的成像質量,而重量只有現有系統的七分之一
(40.13 KB)
2013-12-11 00:08

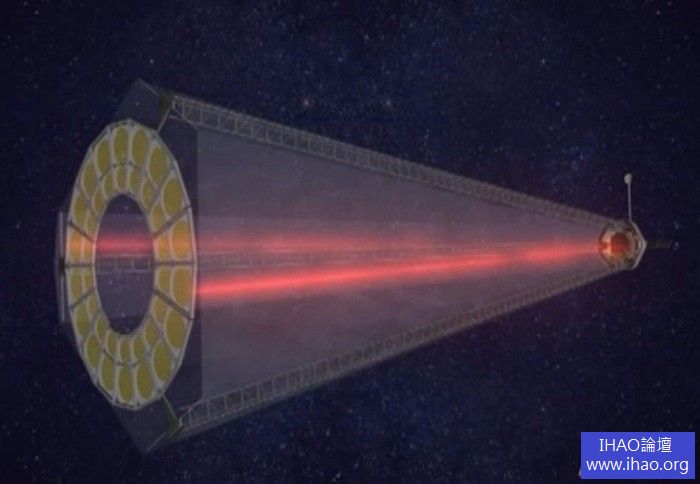

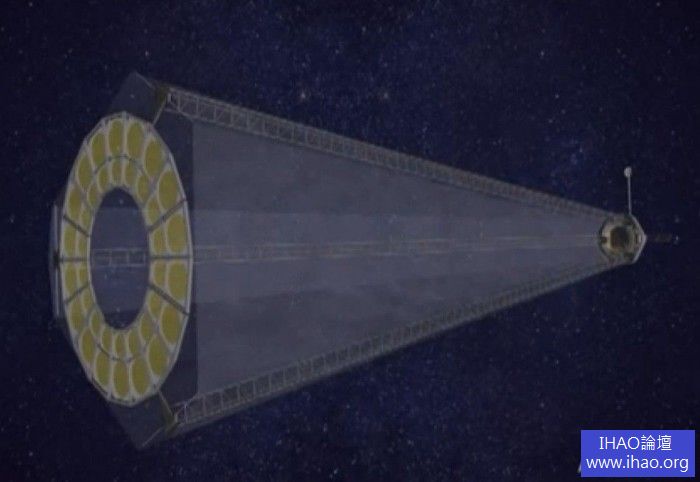

「雲紋」使用衍射薄膜技術,入軌後展開直徑20米的大型光學薄膜,厚度同家用保鮮膜大致相同,可藉由蝕刻出來的衍射圖形將光線聚焦在感應器上,使其能「看見」物體。據DARPA的合約指出,此種望遠鏡可以偵測移動速度低於每小時60英里(96公里)的飛彈發射器,將在靜止軌道上實現優於2.5米的高分辨率
(40.13 KB)
2013-12-11 00:08
而更高的運行軌道也增加了敵方進行反衛星作戰的難度,DARPA要求衛星可以通過一次發射就能完成部署,DARPA的項目經理中校拉里·岡恩稱:「光學薄膜可以使我們能夠使用更小,更輕的裝置攜帶更大,分辨率更高的望遠鏡,並且突破傳統材料製造的光學設計的限制。大大降低整體成本,並採用更小,更便宜的運載火箭能夠更及時部署。
(41.01 KB)
2013-12-11 00:08
如果「雲紋」項目在DARPA手中走完研製過程,並在不太遙遠的未來成功轉化為實際偵察衛星項目並投入使用的話,美國將獲得空前的偵察能力。雖然「雲紋」只明確提到了「飛毛腿」導彈,似乎只是為了克服歷次戰爭中對「飛毛腿「偵察的漏洞,但從「雲紋」的指標看,高達2.5米的分辨率不僅可以對」飛毛腿「導彈的發射車和導彈發射進行實時精確探測,對體積更大的中程彈道導彈發射車的實時探測效果只會更好。在美國提出」空海一體戰」戰略,試圖打擊我國內陸彈道導彈機動發射車的形勢下,「雲紋」如果最後轉換為實際偵察衛星項目投入使用,將完全填補美國無力遠距離定位我國內陸目標的偵察缺口,其戰略意義怎麼說也不過分。
(37.96 KB)
2013-12-11 00:08
如果「雲紋」項目在DARPA手中走完研製過程,並在不太遙遠的未來成功轉化為實際偵察衛星項目並投入使用的話,美國將獲得空前的偵察能力。雖然「雲紋」只明確提到了「飛毛腿」飛彈,似乎只是為了克服歷次戰爭中對「飛毛腿「偵察的漏洞,但從「雲紋」的指標看,高達2.5米的分辨率不僅可以對」飛毛腿「飛彈的發射車和飛彈發射進行實時精確探測,對體積更大的中程彈道飛彈發射車的實時探測效果只會更好。在美國提出」空海一體戰」戰略,試圖打擊我國內陸彈道飛彈機動發射車的形勢下,「雲紋」如果最後轉換為實際偵察衛星項目投入使用,將完全填補美國無力遠距離定位我國內陸目標的偵察缺口,其戰略意義怎麼說也不過分。
